O que é um acoplamento mecânico para tubo HDPE? Tipos, seleção e instalação

O que é um acoplamento mecânico para tubo HDPE?

Uma equipe de manutenção chega a uma linha de água enterrada de HDPE que está vazando em uma vala úmida. Não há máquina de eletrofusão, nem gerador, e não há espaço suficiente para mover uma pesada plataforma de fusão. Dentro de uma hora, a equipe corta a seção danificada, desliza sobre um acoplamento mecânico, aperta os parafusos e testa a pressão da junta. Essa é a principal função de um acoplamento mecânico para tubos HDPE.

A resposta curta é esta: um acoplamento mecânico para tubo HDPE é um dispositivo de conexão sem fusão que une duas extremidades do tubo por meio de fixação na parte externa do tubo. Ele utiliza uma vedação elastomérica, um alojamento rígido e um elemento de aperto mecânico, como um anel parafusado, porca roscada ou segmento de compressão. A superfície do tubo HDPE não derrete e nenhuma energia elétrica é necessária para soldagem.

Um acoplamento mecânico não cria uma parede de tubo monolítica. Em vez disso, cria uma junta mecânica selada que transfere pressão através da vedação e transfere força axial através de fricção, roscas ou um perfil de travamento positivo. Essa distinção é importante para classificações de pressão, instalações enterradas e manutenção de longo prazo.

Isto torna os acoplamentos mecânicos valiosos para trabalhos de reparo, desvios temporários, conexões de transição e situações onde a soldagem por fusão não é prática. Nem sempre são a solução mais barata para um novo pipeline longo, mas resolvem um conjunto diferente de problemas.

Os parágrafos abaixo cobrem os principais tipos de acoplamento, considerações de pressão, procedimento de instalação, erros comuns e critérios práticos de seleção com base no que vemos dentro de nossa própria fábrica de tubos e conexões HDPE.

Como funciona um acoplamento mecânico em tubo HDPE

Todo acoplamento mecânico funciona com o mesmo princípio básico: a compressão radial cria uma vedação e o corpo do acoplamento mantém as duas extremidades do tubo alinhadas. Quando o instalador aperta uma porca ou um conjunto de parafusos, o acoplamento empurra uma ou mais juntas elastoméricas contra a parede externa do tubo HDPE. Como o HDPE é um termoplástico, a superfície do tubo deforma-se ligeiramente sob compressão, o que ajuda a junta a preencher quaisquer irregularidades superficiais.

A resistência da junta depende de três fatores: a quantidade de compressão radial na vedação, a capacidade do alojamento de resistir à expansão sob pressão e a quantidade de restrição axial entre as duas extremidades do tubo.

Uma distinção crítica é restrita versus não restrita. Um acoplamento mecânico restrito é projetado para resistir às forças de extração causadas por pressão interna, contração térmica ou movimento do solo. Um acoplamento não restringido pode manter a pressão em um teste curto, mas pode deslizar se as forças axiais forem altas. Para tubos enterrados, confirme sempre se o acoplamento possui um mecanismo de aderência positiva ou se são necessários blocos de impulso.

Como o tubo HDPE se expande e contrai com as mudanças de temperatura, o projeto do acoplamento mecânico deve permitir pequenos movimentos axiais ou a instalação ao redor deve ser restringida. Isto é especialmente importante em tubos acima do solo expostos à luz solar direta.

Principais tipos de acoplamentos mecânicos para tubos HDPE

Os acoplamentos mecânicos não constituem uma única família de produtos. Existem pelo menos quatro projetos comuns usados ​​em tubos HDPE: acoplamentos de manga de compressão, conexões flangeadas, acessórios de transição roscados e acoplamentos de manga dividida aparafusados. Cada um tem lógica de instalação, capacidade de pressão e comportamento de manutenção diferentes.

Ao selecionar um tipo, comece com a conexão que você realmente precisa. Se você estiver unindo duas extremidades de tubos HDPE simples, um acoplamento de luva de compressão é a solução mais direta. Se estiver conectando a um flange da bomba, use um adaptador de flange. Se você estiver conectando a um componente metálico rosqueado, use um acessório de transição rosqueado.

Acoplamento Mecânico vs Soldagem por Fusão: Principais Diferenças

A soldagem por fusão cria uma junta monolítica permanente ao fundir moléculas de HDPE. Um acoplamento mecânico cria uma junta separável pressionando um elastômero contra o tubo. A fusão é geralmente a primeira escolha para novos gasodutos enterrados. O acoplamento mecânico é geralmente a escolha mais prática para reparos, trabalhos de emergência, transições e instalações onde o equipamento de fusão não pode ser levado ao local.

Para tubulações onde a fusão é viável, continua sendo o método de união mais comum porque não depende de um elastômero que possa envelhecer. Mas a fusão tem limitações reais: necessita de energia, superfícies limpas ou secas, operadores treinados e espaço suficiente ao redor do tubo. Os acoplamentos mecânicos são deliberadamente projetados para situações onde essas condições não existem.

Vale a pena comparar os próprios métodos de fusão antes de escolher um programa de soldagem completo. Nosso comparação entre fusão de soquete e fusão de topo explica onde cada processo se encaixa em um projeto de pipeline real.

Onde os acoplamentos mecânicos são a escolha preferida

Os acoplamentos mecânicos não substituem todas as soldaduras por fusão. Eles são a solução preferida em um conjunto específico de condições: reparos de emergência, bypass temporário, transição de materiais mistos, instalação em espaços confinados e conexões a equipamentos flangeados.

Os acoplamentos mecânicos são comuns no abastecimento de água municipal, redes de irrigação, linhas de lama de mineração, tubulações de processos industriais e aplicações marítimas. Os serviços de construção também utilizam tipos de juntas mecânicas para sistemas de drenagem e sifão de HDPE, especialmente onde o acesso para soldagem por fusão é limitado.

Classificações de pressão e limites de engenharia

Acoplamentos mecânicos corretamente selecionados podem suportar a mesma classe de pressão nominal que o próprio tubo HDPE. O limite prático não é apenas a vedação, mas também a resistência do acoplamento à extração axial e ao movimento do tubo relacionado à temperatura.

O SDR do tubo influencia o diâmetro externo para um determinado tamanho nominal, mas, mais importante ainda, afeta a rigidez da parede e a quantidade de compressão radial que o tubo pode aceitar. Um acoplamento projetado para SDR 11 também pode caber no SDR 17 porque o diâmetro externo é o mesmo, mas a faixa de compressão da gaxeta e o comportamento da aderência são diferentes. Verifique sempre a faixa de espessura da parede indicada na etiqueta do acoplamento.

A classificação de pressão por si só não indica se o acoplamento está restringido. Um acoplamento mecânico não restringido pode manter a pressão em um teste estático, mas falhar quando o tubo se contrai devido ao tempo frio ou quando o movimento do solo separa a junta. Para tubulações enterradas, utilize um acoplamento restrito, um sistema de ancoragem externo ou um bloco de impulso.

A temperatura também altera o comportamento a longo prazo do HDPE. Em temperaturas operacionais mais altas, a pressão operacional permitida diminui. Quando o sistema operar acima de 20°C, selecione uma parede de tubo mais espessa e confirme se o material da junta no acoplamento mecânico é adequado para a temperatura do fluido. As juntas de EPDM são comuns para água, mas incompatíveis com hidrocarbonetos e alguns produtos químicos.

Produtos Rosqueados e de Compressão para Conexões Mecânicas

Do nosso próprio programa de produção, as duas famílias de conexões mecânicas mais relevantes são as conexões roscadas HDPE e as conexões de compressão PE/PP. São complementares: conexões roscadas são utilizadas quando o ponto de conexão possui rosca BSP ou NPT, enquanto conexões de compressão são utilizadas quando a junta necessita de uma conexão de soquete simples sem calor.

Como fabricante de tubos e conexões, usinamos ou moldamos as roscas diretamente no corpo do PE100. Isto evita misturar uma inserção de metal separada na seção molhada, mantém a conexão mais leve e dá ao instalador uma geometria de rosca limpa para vedação. As conexões de compressão da linha PE/PP funcionam com um princípio mecânico semelhante: o inserto é colocado na extremidade do tubo, uma tampa é apertada e um anel de vedação ou gaxeta é comprimido na parede do tubo.

Ambas as famílias de produtos resolvem problemas reais de instalação. Um empreiteiro que conecte uma linha de polietileno a uma bomba de aço inoxidável pode usar um adaptador de rosca macho no lado HDPE e um flange ou união roscada padrão no lado do equipamento. Uma equipe de manutenção que conserta uma linha de água de baixa pressão sem equipamento de fusão pode usar uma conexão de soquete de compressão PE/PP e concluir o trabalho em minutos.

Adaptador de rosca macho HDPE para conexões de tubos resistentes à corrosão Este adaptador conecta tubos HDPE a equipamentos metálicos roscados, oferecendo resistência química e vedação à prova de vazamentos. Seu design leve simplifica a instalação, tornando-o ideal para sistemas de materiais mistos. Ver Produto →

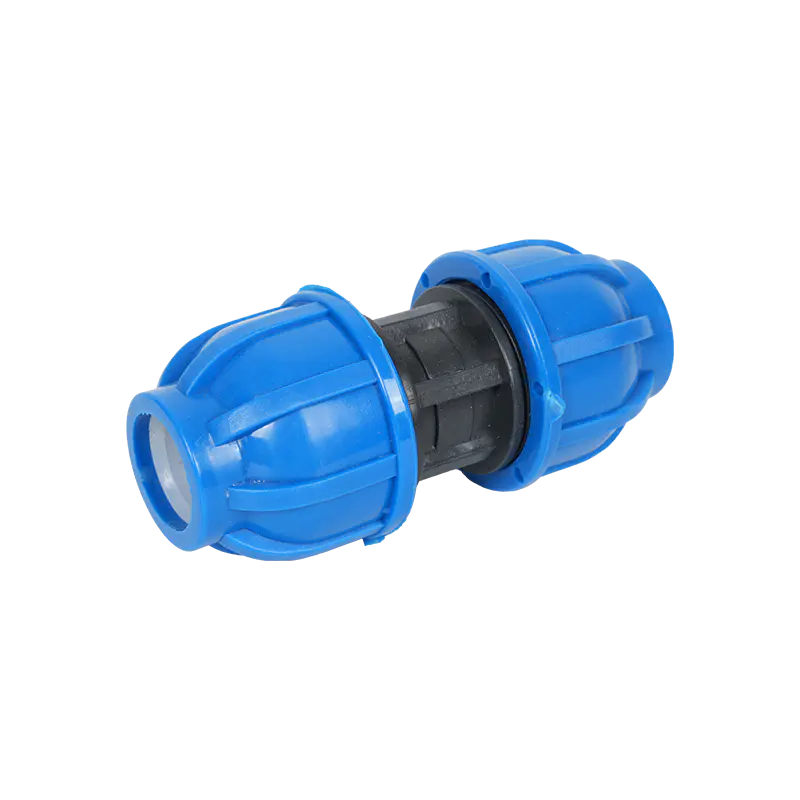

Soquete de compressão PE/PP para união de tubos sem ferramentas Este soquete une tubos do mesmo diâmetro sem soldagem ou fusão térmica, usando um mecanismo de compressão para um encaixe seguro e à prova de vazamentos. Adequado para aplicações de água, gás e irrigação onde reparos rápidos são importantes. Ver Produto →

Procedimento de instalação passo a passo para acoplamentos mecânicos

A instalação mais rápida do acoplamento mecânico ainda falha se a preparação do tubo for inadequada. Como uma vedação mecânica depende da compressão contra a superfície externa, a extremidade do tubo deve ser cortada de forma limpa, chanfrada, limpa e inserida na profundidade correta.

1. Confirme o diâmetro externo do tubo, a espessura da parede e o SDR antes de selecionar o acoplamento. Não presuma que o tamanho nominal é suficiente.
2. Corte o tubo HDPE em quadrado usando um cortador de tubos, um serrote com caixa de esquadria ou um cortador de roda. Evite um corte espiral áspero que danificará a junta.
3. Chanfre ou rebarbe a borda externa da extremidade do tubo. Um chanfro de 15 a 30 graus ajuda o tubo a deslizar para dentro da junta sem sair da posição.
4. Limpe a superfície externa do tubo. Remova lama, graxa, lascas de PE soltas e umidade superficial da área que entrará em contato com a gaxeta.
5. Verifique a marcação da profundidade de inserção no corpo do acoplamento. Se não houver marca, coloque as duas extremidades do tubo lado a lado e meça a profundidade antes da montagem.
6. Desmonte o acoplamento o suficiente para deslizar o alojamento, os anéis de compressão e as juntas no tubo na ordem correta.
7. Insira a primeira extremidade do tubo em toda a profundidade e, em seguida, insira a segunda extremidade do tubo até que ambos estejam corretamente posicionados dentro da luva.
8. Aperte manualmente os parafusos ou porcas uniformemente e, em seguida, use uma chave de torque para apertá-los em um padrão cruzado. Nunca aperte um lado completamente antes do outro lado.
9. Verifique se o tubo permanece no mesmo alinhamento e se o espaço entre as extremidades do tubo está uniforme. Uma folga unilateral pode reduzir o desempenho da vedação.
10. Teste a pressão da junta lentamente, seguindo a pressão de trabalho do sistema. Observe se há vazamentos no acoplamento durante a manutenção da pressão inicial e novamente após a estabilização térmica.

Se o acoplamento usar uma especificação de torque, siga-a. O aperto excessivo pode esmagar a parede do tubo PE ou forçar a junta para uma posição incorreta. O aperto insuficiente deixa a vedação despreparada para a pressão de serviço. Uma chave dinamométrica é um investimento pequeno em comparação com o custo de desenterrar uma junta enterrada.

Erros Comuns e Riscos de Aquisição

A maioria das falhas mecânicas de acoplamento em tubos HDPE não são causadas por um projeto de acoplamento incorreto. Eles vêm de dimensionamento incorreto, má preparação da superfície, aperto irregular ou uso de um acoplamento não restringido em uma tubulação que precisa de restrição axial. Estes problemas são evitáveis ​​quando o instalador trata uma junta mecânica como uma montagem de precisão e não como uma braçadeira.

Ao comprar acoplamentos mecânicos de um fabricante, solicite a faixa exata de espessura da parede, especificação de torque, composto de vedação e certificado de teste de pressão. Um fornecedor que não consegue responder a essas quatro perguntas não está fornecendo informações suficientes para uma instalação segura.

Lista de verificação de seleção de acoplamento mecânico para tubo HDPE

Uma pequena lista de verificação ajuda as equipes de engenharia a comparar ofertas sem depender de nomes de marcas ou descrições vagas. As mesmas perguntas devem ser respondidas para cada acoplamento mecânico antes de ser aprovado para um projeto.

• OD do tubo e espessura da parede: Combine o acoplamento com a dimensão exata do tubo PE, não apenas com o DN.
• Classe de pressão: Confirme se a classificação de pressão do acoplamento é igual ou excede a pressão de trabalho necessária na temperatura operacional real.
• Resistência de carga final: Determine se o acoplamento está restringido e se o bloqueio de impulso ainda é necessário.
• Compatibilidade da junta: Verifique se o elastômero é compatível com o fluido, a temperatura e a exposição a produtos químicos.
• Espaço para montagem: Verifique se a equipe consegue alcançar os parafusos ou porcas e use uma chave dinamométrica ao redor do tubo instalado.
• Inspeção e testes: Confirme se a marcação do acoplamento, os registros de teste e a literatura de instalação são fornecidos com cada lote.
